扫一扫，手机浏览- 德标法兰球阀Q41F-16P瑞思拓
详细信息
品牌：瑞思拓 型号：Q41F-16P 结构形式：浮动球直通式 材质：不锈钢 连接形式：法兰 公称通径：DN15-DN200 mm 适用介质：水;蒸汽;油品;弱酸碱介质;氨气;氢气;空气 压力环境：常压 工作温度：常温 驱动方式：手动 流动方向：双向 标准：德标 零部件及配件：配件 用途：调节 类型：直通式 作用对象：水 二片式德标球阀概述
（2PC）Q41F-16/25/40/63(C,P,R)
瑞思拓阀门公司生产销售的Q41F德标法兰球阀,是法兰连接的分体式球阀。我们采用全新的进口技术生产工艺，德标法兰球阀阀体铸造采用台湾先进生产技术，从结构，产品美观方面进行了全新的设计，德标法兰球阀采用弹性阀座开启扭矩小，密封可靠，产品使用用寿命长， 阀杆采用下装式防飞出阀杆装置，并且阀杆内部有多道密封环节，产品采用防静电设置，可应用于石油天然气化工等苛刻环境。

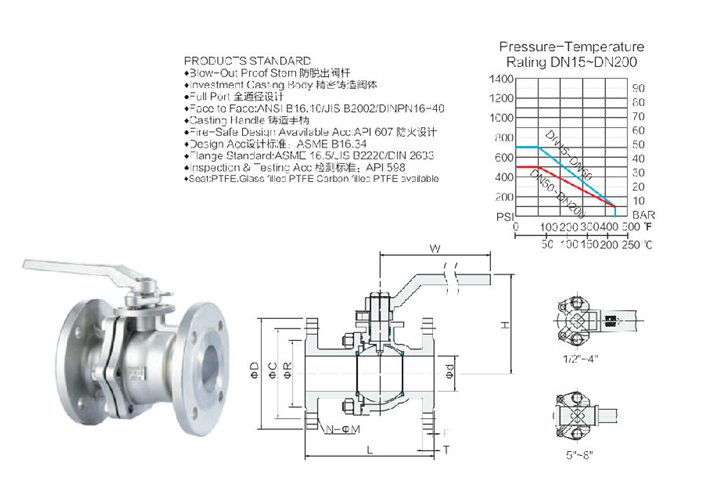

应用标准
型号：Q41F
产品名称：德标法兰球阀
执行标准：DIN
连接方式：法兰连接
球阀形式：浮动球阀
密封形式：软密封（PTFE,RPTFE,PPL,PEEK)
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
主要材质：CF8,CF8M，WCB（不锈钢304,316,316L，碳钢）
适用介质：水、油、气及某些腐蚀液体（W.O.G）
法兰类型：RF,FM,FF,WN
主要用途
德标法兰球阀产品大量出口欧洲，中东，非洲等地区和国家，主要适用于食品机械，水处理，化工管道，石油天然气等行业，对于不同的温度，以及不同的介质可以选择不同的密封材质以及壳体材质适用于气体、油品、水、酸性、碱性等介质。主要零件材料

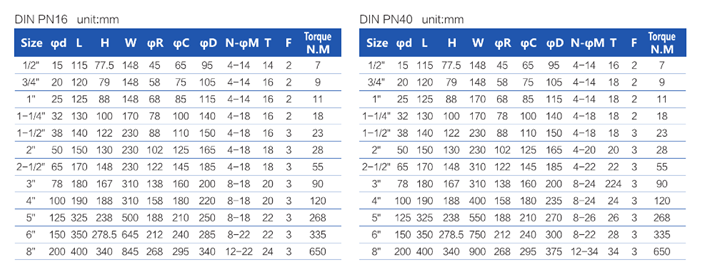

主要尺寸 单位：mm
注：德标法兰球阀有带ISO5211平台产品可供直接选择安装执行器。工作原理
一、开启过程
1. 在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2. 当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3. 阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4. 直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。二、关闭过程
1. 关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2. 继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3. 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4. 手轮转动的*后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
-
-
瑞思拓阀门集团有限公司
球阀 、 闸阀 、 截止阀 、 止回阀 、 过滤器、刀闸阀 、夹 套阀 、放料阀
德标法兰球阀Q41F-16P瑞思拓
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥150.00
- 产品型号：Q41F-16P
- 品 牌：瑞思拓
- 所 在 地：浙江温州温州市
- 更新日期：2024-04-30
选择 1台起售 ￥150.00 库存充足 -+合计：1台总价：150.00元（联系我时，请说明是从谷瀑网看到的，谢谢！）店内推荐产品
